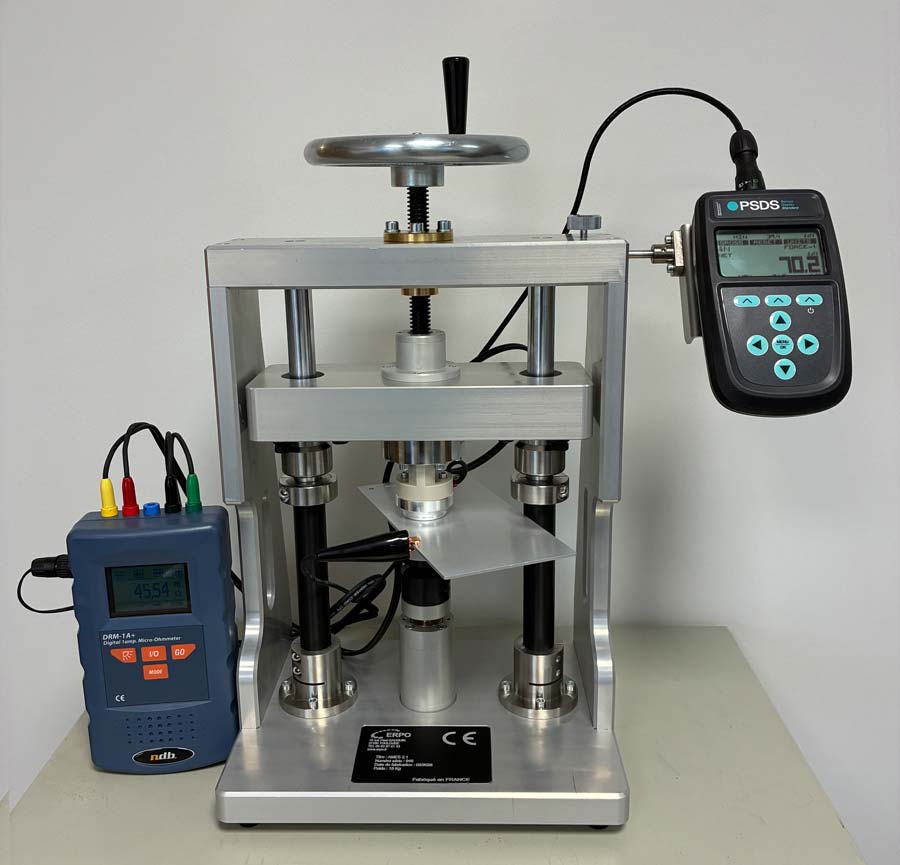

L'appareil de mesure fonctionne en partie supérieure avec un système de presse à vis actionné manuellement par manivelle guidée par deux colonnes. La partie inférieure est composée d'un compensateur d'effort à ressort. La partie mesure est effectuée entre deux mors en cuivre (revêtus d'argent) isolés du reste de l'appareil par des interfaces en peek.

Cette machine permet, dans sa définition actuelle, une mesure d'épaisseur de plaque à une valeur d'effort donnée. La mesure d'effort est faite avec un capteur de force 2000 N ayant une précision à 1%.

La mesure de résistance de contact est effectuée avec un milliohmmètre 4 fils, permettant de mesurer la résistance sous 1 ampère entre 0 et 400 mOhm. La récupération des données et résultats des valeurs affichées sur le milliohmmètre est faite manuellement.

Le chargement des éprouvettes se fait par l'opérateur.
